Почему греется электродвигатель: 10 самых частых причин перегрева

Электродвигатели считаются одним из самых надежных видов промышленного оборудования. Современные асинхронные, синхронные и коллекторные двигатели способны работать десятки тысяч часов, если соблюдаются условия эксплуатации. Однако именно перегрев остается одной из главных причин преждевременного выхода двигателя из строя. По данным производителей промышленного электрооборудования, повышенная температура значительно ускоряет старение изоляции обмоток, увеличивает износ подшипников и может привести к межвитковому замыканию, после которого восстановление двигателя становится значительно дороже.

При этом далеко не каждый нагрев говорит о неисправности. Во время работы любой электродвигатель выделяет тепло из-за потерь в обмотках, магнитопроводе и механических узлах. Главная задача владельца оборудования — отличить естественный рабочий нагрев от опасного перегрева.

В этой статье разберем, какая температура считается нормальной, как определить перегрев без специального оборудования и рассмотрим десять наиболее распространенных причин, из-за которых двигатель начинает нагреваться сильнее допустимого.

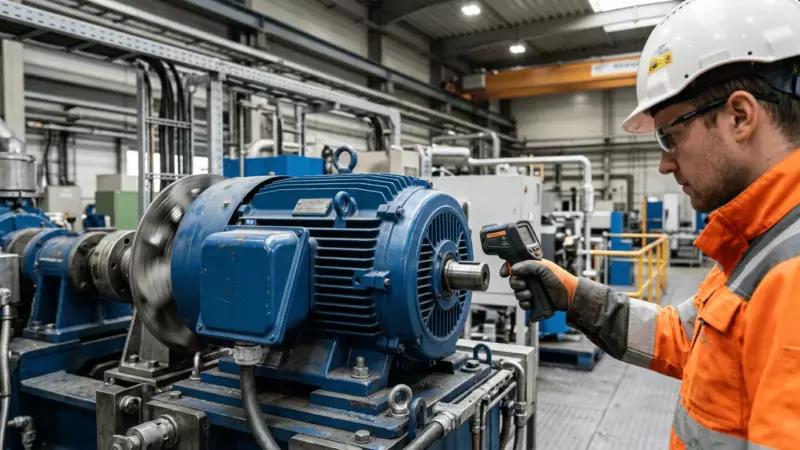

Инженер измеряет температуру корпуса двигателя инфракрасным пирометром.

Почему электродвигатель вообще нагревается

Любой электродвигатель преобразует электрическую энергию в механическую. Но часть энергии неизбежно превращается в тепло. Это происходит сразу по нескольким причинам:

сопротивление медной обмотки вызывает выделение тепла при прохождении электрического тока;
в магнитопроводе возникают вихревые токи и потери на перемагничивание;
подшипники и вращающиеся детали создают механическое трение;
вентилятор охлаждения также потребляет часть мощности.

Именно поэтому абсолютно холодный работающий двигатель встретить невозможно. Даже новый двигатель при номинальной нагрузке постепенно нагревается и выходит на рабочую температуру.

Современные электродвигатели проектируются таким образом, чтобы выделяемое тепло эффективно отводилось через корпус и систему вентиляции. Если тепло перестает отводиться или его образуется слишком много, начинается перегрев.

Какая температура электродвигателя считается нормальной

Это один из самых популярных вопросов среди владельцев промышленного оборудования.

Однозначного значения не существует, поскольку допустимая температура зависит сразу от нескольких факторов:

класса изоляции;
мощности двигателя;
режима эксплуатации;
температуры окружающей среды;
конструкции охлаждения.

Для большинства промышленных асинхронных электродвигателей можно ориентироваться на следующие значения.

Температура корпуса	Состояние
до 50 °C	нормальный нагрев
50–70 °C	рабочий режим большинства двигателей
70–85 °C	требуется наблюдение
выше 90 °C	вероятен перегрев

Важно понимать, что температура корпуса всегда значительно ниже температуры самой обмотки.

Например, двигатель с изоляцией класса F способен выдерживать температуру обмоток до 155 °C, тогда как корпус при этом может нагреваться примерно до 70–90 °C в зависимости от конструкции.

Именно поэтому оценивать температуру рукой нельзя. Если корпус кажется очень горячим, это еще не означает неисправность. Намного точнее использовать инфракрасный пирометр или тепловизор.

Как понять, что двигатель действительно перегревается

Перегрев редко возникает мгновенно. Обычно двигатель заранее начинает подавать характерные признаки.

Наиболее распространенные симптомы:

двигатель стал заметно горячее обычного;
появился запах нагретого лака или изоляции;
часто срабатывает тепловая защита;
увеличился потребляемый ток;
снизились обороты;
появился гул или посторонний шум;
усилилась вибрация;
корпус нагревается значительно быстрее, чем раньше;
двигатель отключается после непродолжительной работы.

Если одновременно наблюдаются сразу несколько подобных признаков, эксплуатацию желательно прекратить до выяснения причины.

10 самых частых причин перегрева электродвигателя

1. Перегрузка двигателя

Это самая распространенная причина перегрева.

Каждый двигатель рассчитан на определенную номинальную мощность. Когда оборудование начинает работать с большей нагрузкой, чем предусмотрено производителем, через обмотки проходит повышенный ток.

В результате увеличиваются тепловые потери.

Типичные причины перегрузки:

заклинивание механизма;
увеличение веса транспортируемого материала;
неправильный подбор двигателя;
износ редуктора;
увеличение сопротивления вращению.

Особенно опасна длительная работа при перегрузке всего на 10–20 %. Даже такое превышение способно значительно сократить срок службы изоляции.

Как определить

измерить рабочий ток;
сравнить его с паспортным значением;
проверить механическую часть оборудования.

Если ток постоянно превышает номинальный, проблема почти всегда связана с перегрузкой.

2. Недостаточное охлаждение

Даже исправный двигатель перегреется, если нарушено охлаждение.

Большинство промышленных электродвигателей имеют вентилятор на валу, который обеспечивает постоянную циркуляцию воздуха через ребра охлаждения.

Со временем возникают проблемы:

вентиляционные отверстия забиваются пылью;
корпус покрывается толстым слоем грязи;
ломаются лопасти вентилятора;
двигатель устанавливается слишком близко к стене;
нарушается естественная циркуляция воздуха.

В результате тепло просто перестает эффективно отводиться.

Особенно быстро подобная проблема возникает на деревообрабатывающих предприятиях, цементных производствах, зернохранилищах и других объектах с большим количеством пыли.

Что делать

Необходимо регулярно очищать:

корпус;
вентиляционные каналы;
ребра охлаждения;
защитный кожух вентилятора.

Во многих случаях простая очистка снижает температуру двигателя сразу на несколько градусов.

3. Повышенное или пониженное напряжение

Многие ошибочно считают, что двигатель перегревается только при повышенном напряжении.

На практике опасны оба варианта.

При пониженном напряжении двигатель пытается сохранить мощность и начинает потреблять больший ток.

Именно увеличенный ток становится причиной дополнительного нагрева.

Повышенное напряжение также приводит к росту магнитных потерь и перегреву сердечника.

Особенно чувствительны к подобным отклонениям двигатели, работающие круглосуточно.

Признаки

двигатель работает тяжелее обычного;
увеличивается ток;
появляется характерный гул;
возрастает температура корпуса.

При нестабильной электросети рекомендуется регулярно контролировать качество электропитания с помощью анализатора сети или промышленного вольтметра.

4. Перекос фаз

Для трехфазных электродвигателей перекос напряжения между фазами является одной из самых опасных неисправностей.

Даже небольшое отклонение напряжения приводит к неравномерному распределению токов.

В одной из фаз ток может увеличиться на десятки процентов.

Именно эта обмотка начинает перегреваться первой.

Проблема усугубляется тем, что корпус двигателя долгое время может выглядеть вполне нормальным, тогда как внутри уже начинается разрушение изоляции.

Основные причины

плохой контакт;
неисправный автомат;
повреждение кабеля;
проблемы в питающей сети.

При регулярном обслуживании рекомендуется измерять напряжение каждой фазы отдельно.

5. Работа при обрыве одной фазы

Это аварийный режим, который способен вывести двигатель из строя буквально за несколько минут.

Если одна из фаз пропадает во время работы, двигатель часто продолжает вращаться за счет двух оставшихся фаз.

Многие ошибочно считают, что оборудование работает нормально.

На самом деле ток в оставшихся обмотках резко возрастает, температура начинает быстро увеличиваться, а изоляция испытывает колоссальную тепловую нагрузку.

Именно поэтому большинство современных промышленных установок оснащаются защитой от потери фазы.

Если такой защиты нет, вероятность серьезного повреждения двигателя возрастает многократно.

6. Изношенные или поврежденные подшипники

Подшипники обеспечивают свободное вращение ротора с минимальным сопротивлением. Даже незначительный износ приводит к увеличению трения, а значит — к дополнительному выделению тепла.

Часто перегрев начинается именно со стороны подшипникового узла, а затем распространяется на весь корпус двигателя. Если проблему вовремя не устранить, возможно заклинивание ротора, повреждение посадочных мест и дорогостоящий капитальный ремонт.

Наиболее распространенные причины выхода подшипников из строя:

естественный износ после длительной эксплуатации;
недостаток или старение смазки;
попадание влаги или абразивной пыли;
неправильная установка подшипника;
несоосность двигателя и приводимого механизма;
чрезмерное натяжение ременной передачи.

Признаки неисправности

Обратить внимание стоит на следующие симптомы:

гул, усиливающийся с увеличением оборотов;
металлический скрежет;
повышенная вибрация;
локальный нагрев крышек подшипников;
следы подтекания смазки.

Проверить состояние подшипников можно с помощью вибродиагностики или обычного механического стетоскопа. На предприятиях чаще используют тепловизоры, позволяющие быстро определить перегревающийся узел.

7. Межвитковое замыкание в обмотке

Это одна из самых серьезных неисправностей электродвигателя.

Межвитковое замыкание возникает, когда повреждается изоляция между соседними витками обмотки. В результате часть витков оказывается электрически соединенной, что вызывает резкое увеличение локального тока и интенсивный нагрев.

На ранней стадии двигатель может продолжать работать практически без внешних признаков. Именно поэтому подобная неисправность считается особенно опасной.

Причины возникновения

Чаще всего межвитковое замыкание развивается вследствие:

естественного старения изоляции;
длительного перегрева;
скачков напряжения;
попадания влаги;
механических повреждений;
производственного брака;
некачественной предыдущей перемотки.

Как распознать проблему

Косвенные признаки:

двигатель быстро нагревается даже без нагрузки;
снижается мощность;
возрастает потребляемый ток;
появляется запах перегретого лака;
часто срабатывает тепловая защита.

Точно подтвердить наличие межвиткового замыкания можно только специальными диагностическими приборами.

8. Частые пуски и остановки двигателя

Каждый запуск электродвигателя сопровождается пусковым током, который может превышать номинальный в 5–7 раз, а для некоторых моделей — еще больше.

Во время запуска двигатель выделяет значительно больше тепла, чем при стабильной работе.

Если оборудование запускается десятки или сотни раз за смену, обмотки просто не успевают остывать между циклами.

Такая ситуация характерна для:

насосных станций;
компрессоров;
подъемных механизмов;
конвейеров;
лифтового оборудования.

Как уменьшить нагрев

Эффективные решения:

применение устройств плавного пуска;
использование частотных преобразователей;
оптимизация алгоритма управления оборудованием;
сокращение количества включений.

Во многих случаях модернизация системы управления позволяет значительно увеличить срок службы двигателя.

9. Высокая температура окружающей среды

Даже полностью исправный двигатель может перегреваться, если работает в неблагоприятных климатических условиях.

Производители обычно рассчитывают параметры оборудования при температуре окружающего воздуха до +40 °C.

Если двигатель установлен:

в плохо проветриваемом помещении;
рядом с печами;
возле нагревательного оборудования;
под прямыми солнечными лучами;
внутри закрытого шкафа без вентиляции,

его способность охлаждаться значительно снижается.

Особенно часто подобная проблема возникает летом.

Что поможет

Для снижения температуры рекомендуется:

обеспечить свободную циркуляцию воздуха;
установить дополнительные вентиляторы;
регулярно очищать помещение от пыли;
при необходимости использовать двигатель с более высоким запасом мощности.

10. Неправильно подобранный электродвигатель

Иногда перегрев не связан с неисправностью.

Причина заключается в том, что двигатель изначально выбран неверно.

На практике встречаются следующие ошибки:

недостаточная мощность;
неправильное число оборотов;
неподходящий режим работы;
эксплуатация двигателя в условиях, для которых он не предназначен;
использование бытового двигателя в промышленном оборудовании.

Если двигатель постоянно работает почти на предельной нагрузке, срок его службы существенно сокращается.

Правильно подобранный двигатель обычно имеет запас мощности 10–20 %, позволяющий компенсировать кратковременные перегрузки.

Как самостоятельно найти причину перегрева

Прежде чем разбирать двигатель, стоит провести простую последовательную диагностику. Во многих случаях причина обнаруживается уже на первых этапах.

Шаг 1. Осмотрите двигатель

Проверьте:

нет ли толстого слоя пыли;
свободно ли вращается вентилятор;
не закрыты ли вентиляционные отверстия;
отсутствуют ли следы перегрева.

Шаг 2. Измерьте напряжение

Необходимо проверить:

соответствие номиналу;
отсутствие перекоса фаз;
стабильность напряжения под нагрузкой.

Шаг 3. Измерьте рабочий ток

Полученные значения необходимо сравнить с паспортными характеристиками двигателя.

Если ток превышает номинальный, следует искать причину перегрузки.

Шаг 4. Проверьте подшипники

Следует обратить внимание на:

шум;
вибрацию;
плавность вращения;
локальный нагрев крышек.

Шаг 5. Измерьте температуру корпуса

Лучше всего использовать:

пирометр;
тепловизор;
контактный термометр.

Измерения желательно проводить в одинаковых условиях через одинаковое время после запуска двигателя.

Шаг 6. Проверьте сопротивление изоляции

Измерение мегомметром позволяет своевременно обнаружить ухудшение состояния обмоток еще до возникновения серьезной аварии.

Чем опасен перегрев электродвигателя

Некоторые продолжают использовать двигатель даже после появления явных признаков перегрева, считая это временной проблемой.

На практике подобная экономия часто заканчивается капитальным ремонтом.

Последствия могут быть весьма серьезными.

Разрушение изоляции

Каждые дополнительные 10 °C сверх расчетной температуры значительно ускоряют старение электроизоляции.

В результате уменьшается электрическая прочность обмоток.

Межвитковое замыкание

Поврежденная изоляция приводит к короткому замыканию между соседними витками.

Чем дольше двигатель работает в таком режиме, тем больше повреждений получает обмотка.

Выход из строя подшипников

Повышенная температура ухудшает свойства смазки.

Она становится менее вязкой, быстрее стареет и перестает защищать трущиеся поверхности.

Деформация деталей

Избыточный нагрев способен вызвать:

изменение зазора между ротором и статором;
деформацию посадочных мест;
повреждение вентилятора;
разрушение уплотнений.

Полная остановка оборудования

Если двигатель внезапно выйдет из строя, остановится вся технологическая линия.

Для предприятий подобный простой зачастую обходится значительно дороже, чем своевременное техническое обслуживание.

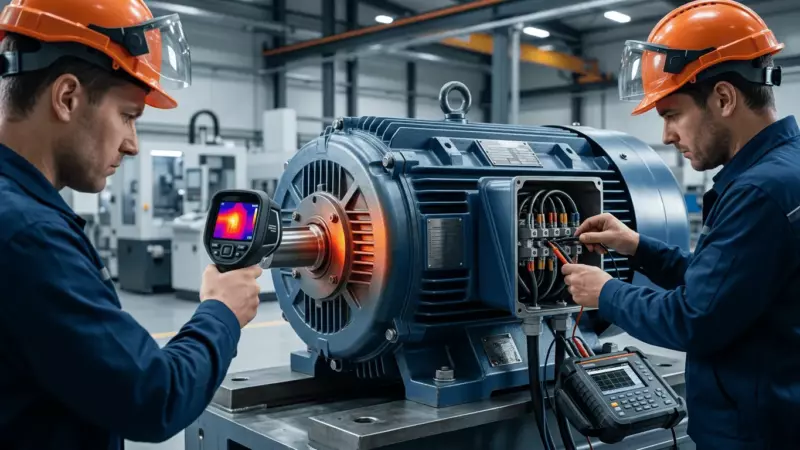

Два инженера проводят диагностику асинхронного двигателя.

Когда перегрев требует профессионального вмешательства

Не каждый случай повышенной температуры означает, что двигатель необходимо сразу менять. Во многих ситуациях проблему удается устранить очисткой системы охлаждения, заменой подшипников, восстановлением электропитания или снижением нагрузки. Однако существуют признаки, при которых откладывать диагностику уже нельзя.

Поводом обратиться к специалистам являются следующие симптомы:

двигатель продолжает перегреваться после очистки и проверки вентиляции;
температура корпуса быстро растет даже при работе без нагрузки;
регулярно срабатывает тепловая защита;
появился устойчивый запах горелой изоляции;
обнаружены следы оплавления проводов или потемнение обмоток;
двигатель заметно потерял мощность;
наблюдается повышенный ток без видимой причины;
выявлено межвитковое замыкание или повреждение изоляции.

В подобных случаях дальнейшая эксплуатация может привести к окончательному разрушению обмотки, повреждению ротора или корпуса двигателя. Как правило, чем раньше устранена неисправность, тем дешевле и быстрее восстановление оборудования.

Если диагностика показала внутренние повреждения обмоток, износ подшипников или другие серьезные неисправности, рекомендуется своевременно выполнить Ремонт электродвигателей до того, как поломка приведет к полной остановке оборудования или необходимости приобретения нового двигателя.

Как избежать перегрева электродвигателя

Большинство причин перегрева можно предупредить с помощью регулярного технического обслуживания. Профилактика обходится значительно дешевле аварийного ремонта и позволяет увеличить срок службы двигателя на многие годы.

Специалисты рекомендуют соблюдать несколько простых правил.

Регулярно очищайте двигатель

Даже небольшой слой пыли ухудшает теплоотдачу корпуса. Особенно быстро загрязняются двигатели, работающие на деревообрабатывающих, цементных, мукомольных и металлургических предприятиях.

Во время обслуживания необходимо очищать:

корпус;
вентиляционные отверстия;
защитный кожух;
крыльчатку вентилятора;
ребра охлаждения.

Контролируйте нагрузку

Электродвигатель должен работать в пределах номинальной мощности.

Если оборудование регулярно перегружается, следует выяснить причину:

изменение технологического процесса;
увеличение массы перемещаемого груза;
неисправность механизма;
неправильный подбор двигателя.

Следите за качеством электропитания

Рекомендуется периодически проверять:

напряжение;
перекос фаз;
симметрию нагрузки;
состояние контактов;
надежность соединений.

Даже небольшой перекос напряжения способен значительно увеличить нагрев отдельных обмоток.

Обслуживайте подшипники

Во время регламентных работ необходимо:

контролировать уровень смазки;
использовать смазочные материалы, рекомендованные производителем;
своевременно менять изношенные подшипники;
проверять отсутствие люфта.

Подшипники относятся к расходным элементам, поэтому их своевременная замена позволяет избежать более серьезных повреждений двигателя.

Проводите диагностику изоляции

На промышленных предприятиях сопротивление изоляции рекомендуется проверять регулярно, особенно если оборудование работает во влажных помещениях или в условиях повышенной температуры.

Снижение сопротивления часто становится первым сигналом начинающегося разрушения изоляции.

Следите за температурой

Наиболее эффективный способ профилактики — периодический контроль температуры двигателя.

Для этого используют:

инфракрасные пирометры;
тепловизоры;
стационарные датчики температуры;
системы промышленного мониторинга.

Даже небольшое увеличение температуры по сравнению с обычным режимом работы может свидетельствовать о начинающейся неисправности.

Часто задаваемые вопросы

Почему новый электродвигатель тоже нагревается?

Это нормальное явление. Во время работы часть электрической энергии неизбежно превращается в тепло. Если температура находится в пределах, предусмотренных производителем, поводов для беспокойства нет.

Почему двигатель греется без нагрузки?

Наиболее вероятные причины:

межвитковое замыкание;
повышенное напряжение;
неисправные подшипники;
проблемы с вентиляцией;
внутренние механические повреждения.

Подобная ситуация требует диагностики.

Можно ли определить перегрев рукой?

Нет.

Ощущения человека субъективны и не позволяют оценить фактическую температуру корпуса. Для точной проверки лучше использовать пирометр или тепловизор.

Почему двигатель начинает греться после перемотки?

Причин может быть несколько:

нарушение технологии перемотки;
использование неподходящего провода;
изменение количества витков;
ухудшение охлаждения;
неправильная сборка.

Поэтому восстановление обмоток следует доверять только специализированным организациям.

Что опаснее — перегрев или повышенная вибрация?

Обе неисправности представляют серьезную угрозу.

При этом они часто связаны между собой. Изношенные подшипники вызывают вибрацию, а вибрация ускоряет нагрев двигателя и разрушение изоляции.

Как часто необходимо проводить профилактический осмотр?

Для промышленного оборудования рекомендуется:

ежедневный визуальный контроль;
ежемесячная проверка температуры;
периодическое измерение сопротивления изоляции;
плановое техническое обслуживание согласно рекомендациям производителя.

Итог

Перегрев электродвигателя — это не самостоятельная неисправность, а симптом, указывающий на нарушение нормального режима работы оборудования. Причиной могут быть перегрузка, проблемы с охлаждением, нестабильное напряжение, износ подшипников, межвитковое замыкание или ошибки при выборе двигателя. Чем раньше обнаружена проблема, тем выше вероятность устранить ее без серьезных затрат.

Регулярная очистка, контроль нагрузки, проверка состояния подшипников и качества электропитания помогают значительно снизить риск аварий и продлить срок службы оборудования. Если же двигатель продолжает перегреваться даже после выполнения базовой диагностики, не стоит откладывать обращение к специалистам: своевременная проверка и восстановление обходятся значительно дешевле, чем замена вышедшего из строя двигателя и простой производства.
